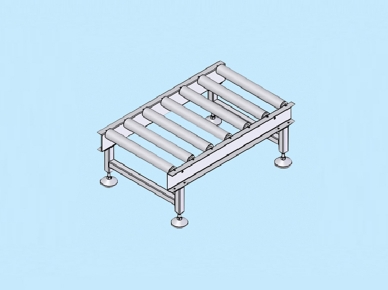

輥筒輸送機設備由輥筒（短輥和滾軸）、聲卡機架、推動設備和輔助設備構成。一般將皮帶輸送機分為規范的平行線段和曲線圖段及輔助設備，依據需要把他們組成起來，就可以得到不一樣長短和不一樣方式的輥筒輸送機。

1、聲卡機架

聲卡機架由支撐架和支腳兩一部分構成。支撐架多用型鋼制成。且為具備規范長短的通用件，便于設計方案時立即采用。

2、推動設備

輥筒輸送機設備是借助旋轉著的輥筒與物件間的磨擦使物件往前挪動。推動輥筒的方式有二種：一是獨立推動，即每一個輥筒上面裝有一個單獨的推動設備；二是組合推動，即多個輥筒聯成一組裝有一個推動設備?，F(xiàn)階段大多數選用組合推動。在這種推動方法中，常見電動機與減速機組成，再根據鏈傳動、傳動齒輪、帶輪來推動輥筒轉動。

3、輔助設備為了好地達到物件的不一樣運輸規定，輥筒輸送機需要配備輔助設備。

（1）旋轉工作臺

旋轉工作臺櫥柜臺面設立圓柱型長輥，物件進到旋轉工作臺后，隨旋轉工作臺作九十度轉動后更改物件運輸方位，裝運前后的座向一致，總寬不會改變。旋轉工作臺分機動性和手動式，各自與驅動力式和無驅動力式輥筒輸送機配套設施應用。

（2）升降機裝運臺

物件相對性于運輸方位的部位在旋轉前后左右更改九十度，因而要考慮到物件裝運后總寬轉變對輥筒輸送機路線運輸總寬的危害。

常見的升降機裝運臺分鏈條式和輥式二種，各自與圓柱型輥筒輸送機和邊輥皮帶輸送機配套設施應用。

（3）裝運小轎車

旋轉車路軌與輥筒輸送機成斜角布局，裝運車沿路軌運作，能夠在幾臺平行面布局的輥筒輸送機中間旋轉物件。與無驅動力式驅動力式輥筒輸送機配套設施應用，其櫥柜臺面輥筒方式與所配套設施的輥筒輸送機相一致。
